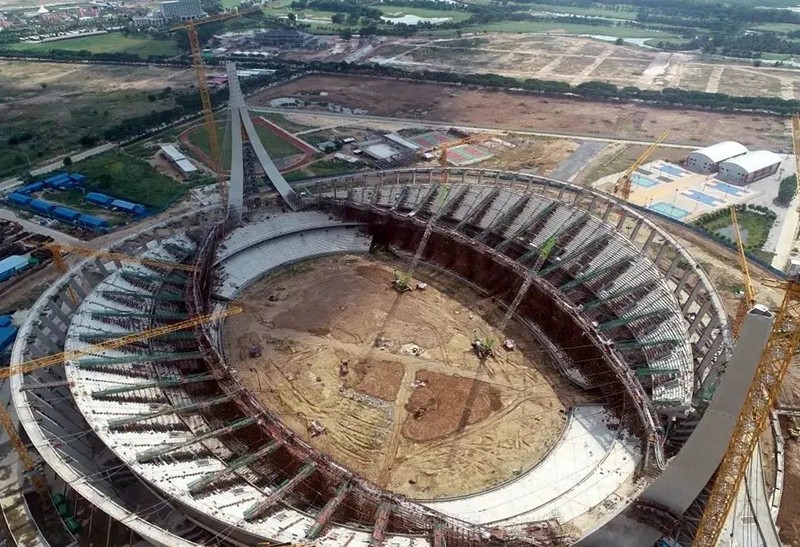

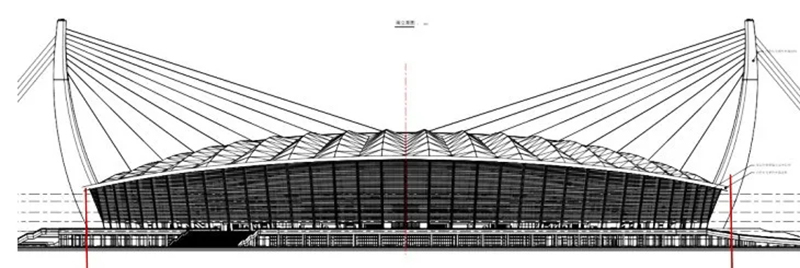

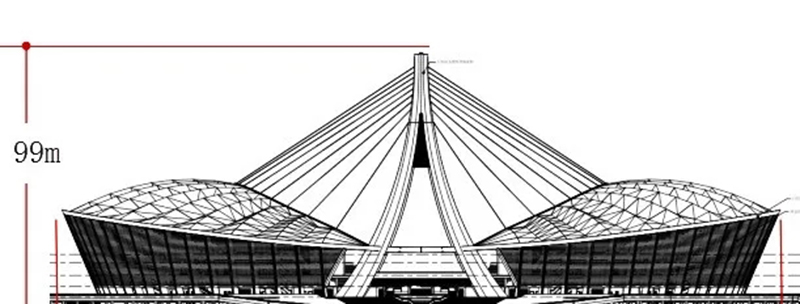

走進援柬埔寨國家體育場，現場張拉施工正在如火如荼的進行，最長達160米的巨型鋼索綿延環繞在體育場四周，猶如盤踞的巨龍。兩個高達99米的人字形吊塔一端拉起18根斜拉索，另一端連接8根背索，與索桁架共計1100鋼索將看臺罩棚高高擎起。從空中望去，猶如在一把天傘被中部鏤空，再被兩把豎琴輕輕吊起，整體結構氣勢恢宏，美輪美奐。目前，體育場罩棚索網張拉施工已圓滿完成。

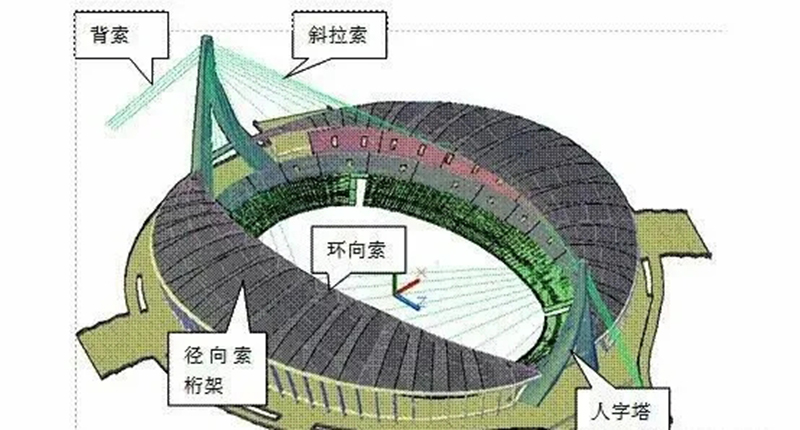

體育場看臺罩棚采用新型索桿張力結構形式 ——
斜拉-索桁張力結構，該結構在較為常見的索桁架結構體系中又引入了斜拉索的作用。

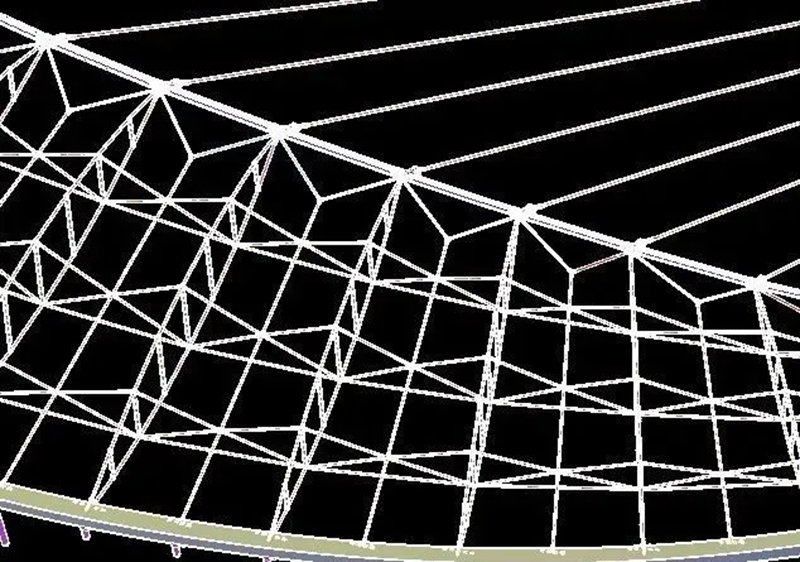

索桁架猶如一把“大傘”自重輕、剛度大，斜拉索與兩座人字形吊塔猶如兩把空中“豎琴”，可實現更大跨度。“大傘+豎琴”的結構組合代表著當今世界空間結構技術發展的最高水平，同時也是項目的最大難點所在。1、整個索網、環梁和吊塔形成整體受力體系，結構受力傳遞路徑復雜；2、斜拉索一端固定于柔性結構（環索），環索在索網施工過程中形狀不斷發生改變，造成吊塔承受的斜拉索力在整個施工過程中不斷發生變化；3、因?yàn)樾崩鞯拇嬖冢瑢?dǎo)致環索連接節點處平衡力過大，對索夾、撐桿、螺桿等構件要求非常高。針對以上三點，有的放矢給出解決方案：

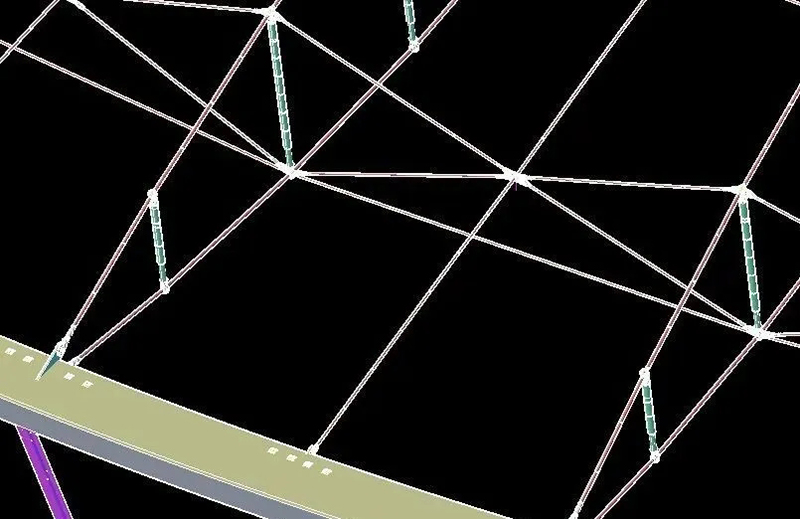

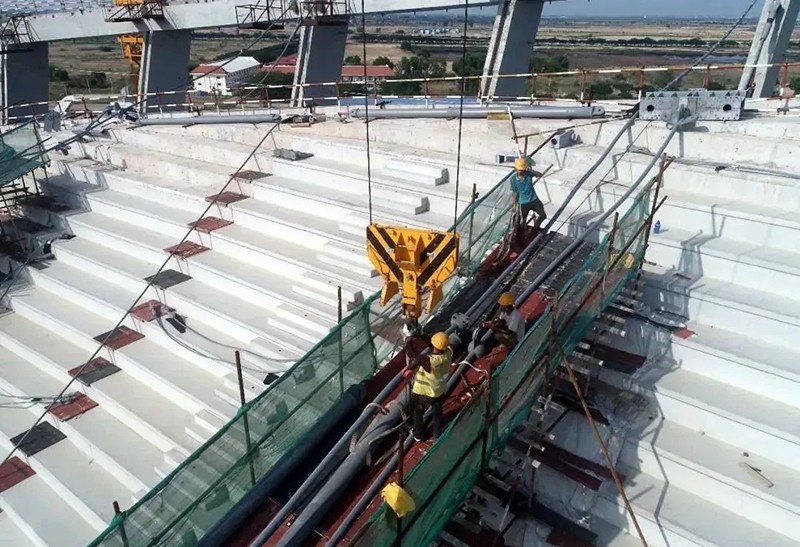

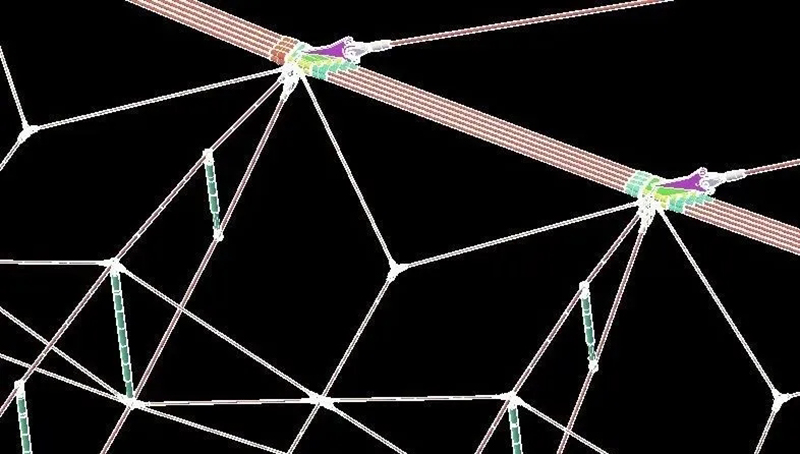

1、研究制定出合理的拉索提升張拉方案，確定合理的施工工藝，通過全過程施工仿真模擬分析，確保結構在施工過程中始終處于安全狀態。并從施工安全性、成本、工期等方面設計出最可行的施工方案。2、在張拉過程中對主塔塔頂位移和拉索提升進行同步性控制。建研院通過采用有限元軟件對張拉過程中主塔和索網成型全過程進行仿真模擬和施工監測。3、對索系關鍵節點進行了針對性的深化設計，通過BIM技術三維實體放樣和有限元計算分析，保證施工構造的需要和滿足節點的安全性。柬埔寨國家體育場是中國政府迄今對外援建的規模最大、等級最高的體育場，是一個綜合性的多功能場所，建成后將作為 2023 年?yáng)|南亞運動會的主體育場，同時也將作為金邊市民健身運動的中心。
