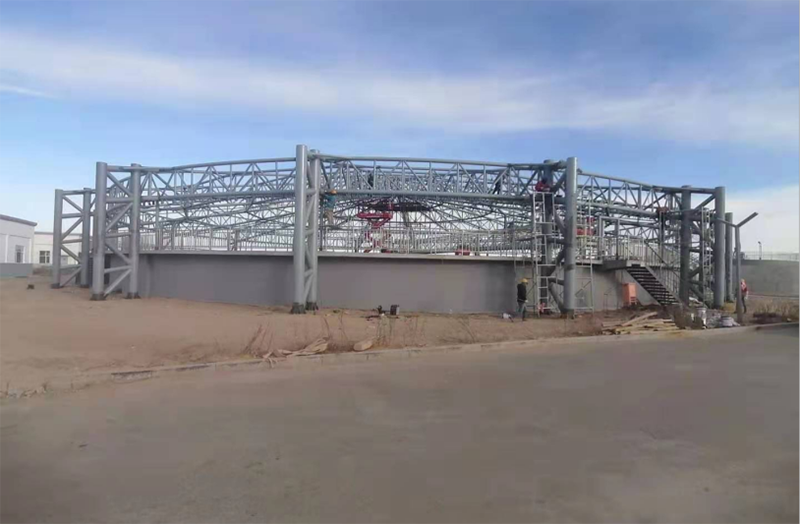

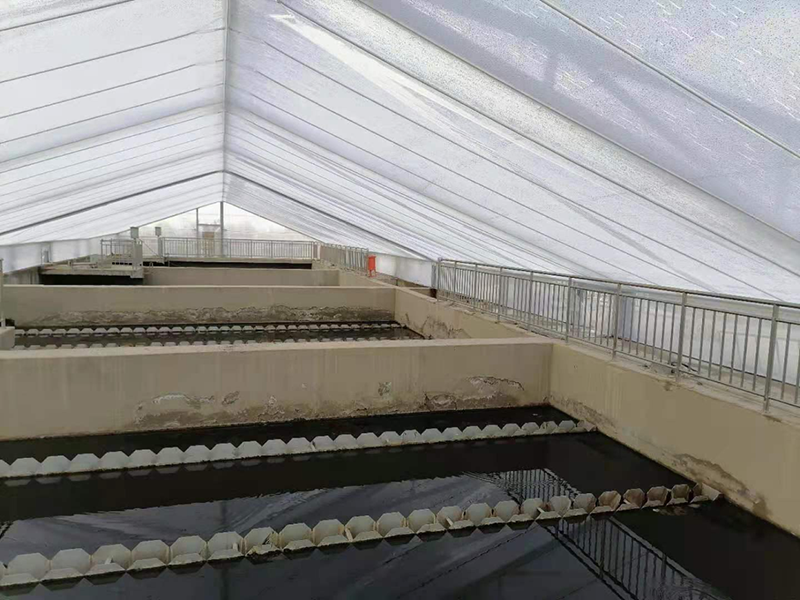

獲獎項目名稱：ETFE膜污水處理池保溫加蓋工程技術創新 主要完成單位：寧波萬豪空間結構工程有限公司 主要完成人：張委、蔡如凱、支永新、朱成江、蔡敏飛 獲獎編號：2022-JC-06 項目背景 格爾木工業園昆侖工業區工業污水處理廠（首期）污水處理池保溫工程項目施工工程位于青海省海西藏族自治州格爾木市工業園工業污水處理廠。工程總建筑面積約2620平米，地上一層立體高度為11.50米，跨度55米，主體鋼結構采用管桁架結構，由16榀主管桁架柱，16榀主管桁架梁，1個股節點組裝而成；該項目建設內容為2.5萬立方米/天工程二沉池、水解酸化池和預沉池池體保溫表面覆蓋ETFE透明膜材。此項目是目前國內首個ETFE膜結構污水池保溫加蓋項目。 1)鋼構件正溫制作負溫安裝時，應根據環境溫度的差異考慮構件收縮量，并在施工中將偏差進行調整。 2)為了減緩焊件焊后的冷卻速度，防止產生冷裂紋。當溫度低于0℃時，焊前要采用焊前預熱、焊后緩冷來降低焊接殘余應力的變形。在需要焊接的構件坡口兩側各80-100MM范圍內進行預熱，焊接預熱溫度控制在30℃左右。焊接完后用防火石棉布進行包裹保溫，使構件緩慢冷卻。 3)鋼結構焊接時做好準備：焊條烘焙、坡口檢查、設電弧引入、引出板和鋼墊板并點焊固定，清除焊接坡口、周邊的防銹漆和雜物，焊接口預熱。采用二人同時對稱焊接，以減少焊接變形和殘余應力。 4)在負溫度下露天焊接鋼結構時，搭設臨時保溫防護棚。雨水、雪花不得飄落在熾熱的焊縫上。 5)參加負溫鋼結構施工的電焊工應經過負溫度焊接工藝培訓，考試合格，并取得相應的合格證。 6)構件組裝時，清除接縫50mm內存留的鐵銹、毛刺、泥土、油污、冰雪等雜物，保持接縫干燥無殘留水分。 7)負溫下對9mm以上鋼板焊接時應采用多層焊接，焊縫由下向上逐層堆焊，每條焊縫一次焊完，如焊接中斷，在再次施焊之前先清除焊接缺陷后重新預熱。嚴禁在焊接母材上引弧。 8)鋼結構現場焊接安裝時，如遇雪天、刮風天氣、低溫，必須搭設保溫防護棚。不合格的焊縫鏟除重焊。 9)環境溫度低于0℃時，在涂刷防腐涂料前進行涂刷工藝試驗，涂刷時必須將構件表面的鐵銹、油污、毛刺等物清理干凈，并保持表面干燥。雪天或構件上有薄冰時不得進行涂刷工作。 10)冬季運輸、堆放鋼結構時采取防滑措施，構件堆放場地平整堅實無水坑，地面無結冰。同一型號構件疊放時，構件應保持水平，墊鐵放在同一垂直線上，并防止構件溜滑。 11)使用鋼索吊裝鋼構件時應加防滑隔墊，與構件同時起吊的節點板，安裝人員需用的卡具等物用繩索綁扎牢固。 12)鋼結構安裝焊接工藝，一個構件兩端不得同時進行焊。 13)安裝前清除構件表面冰、雪、霜，但不得損壞涂層。 14)負溫安裝桁架立即進行矯正，位置校正正確立即永久固定，當天安裝的構件要形成穩定的空間體系。 本工程更多的展現了ETFE膜較傳統玻璃等建筑材料具備其自身眾多的性能優勢，是國內首個環保污水領域選用ETFE膜作為倒掛式反吊結構罩棚的覆蓋材料，既能滿足污水池的密封效果，又能滿足項目的采光保溫功能需求，同時還降低了玻璃等傳統建筑在惡劣環境氣候下的損壞及維保成本。 推廣應用 本工程為大跨度空間管桁架倒掛式ETFE膜建筑結構體系，整體建筑體系新穎、造型美觀、富有創新，為地標性建筑精品工程。結構整體外形猶如大漠中的泉眼，立面酷似源源不斷的瀑布，是一縷陽光，溫暖人心，全面的體現了建筑的魅力，體現了建筑帶給人類的美好。中間懸吊的16榀工字型桁架，為ETFE膜罩棚增加了鋼性的支撐，使得整體結構更加穩定堅固，結構形式鋼中帶柔，毅力穩固。項目的建立為ETFE膜在環保污水建筑領域開辟了新方向、新思路。它作為青海省格爾木市高海拔，低氣溫，沙漠地帶的新地標，有效的詮釋了新型建筑材料—ETFE膜材適用范圍廣、結構造型多樣化、外觀優美等眾多性能上的優勢。
本文轉載自：中國鋼結構協會空間結構分會
