滬通鐵路張家港站地方配套工程-站前西側旅客集散區蝴蝶造型天幕工程擬建結構為蘇州張家港高鐵站站前廣場蝴蝶造型雙曲面殼體膜結構，共分為大、小翅膀四部分。

本工程鋼結構為單層雙曲網殼結構體系,平面上為對稱結構，大翅膀長跨約 50m，短跨約 25m，小翅膀長跨約 35m，短跨方向約 15m。建筑頂面為雙曲造型，建筑物最高點標高約17米。總用鋼量800噸，膜體總面積約7000平方米。

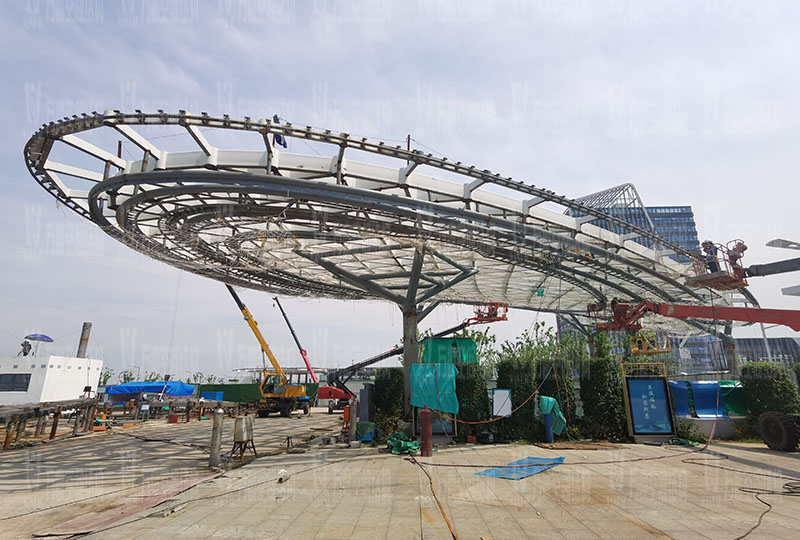

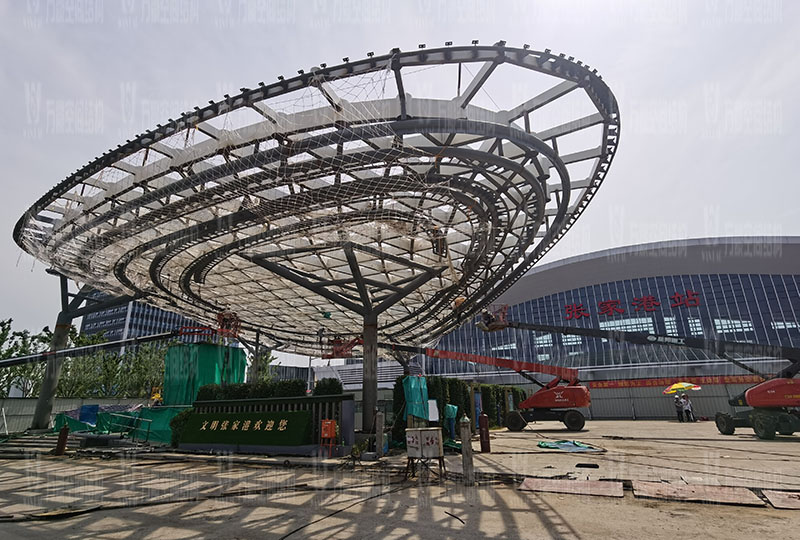

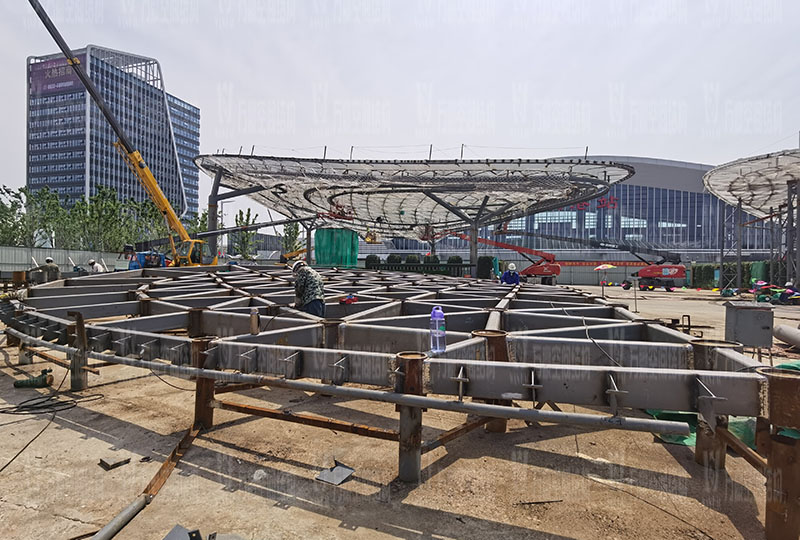

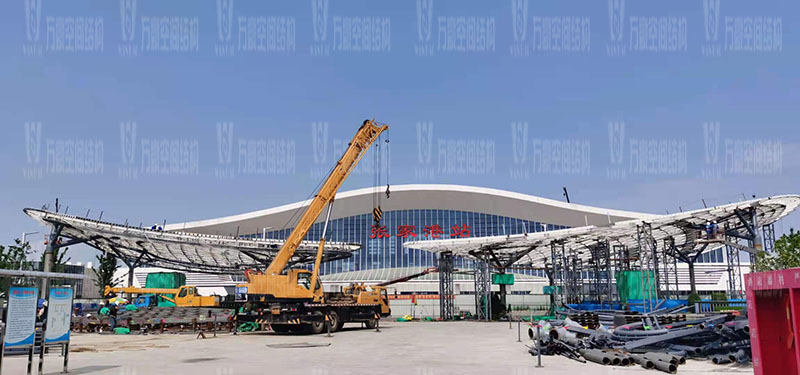

目前左大翅膀主體結束，二次鋼構完成80%，右大翅膀主體結構完成。左小翅膀3片拼裝焊接完成，鑄鋼件4個拼裝焊接完成3個；右小翅膀放樣完成，正在拼裝。

期待整個工程的完工，來領略它別致的風采。
